割型式成形機 ( リヘッダー )

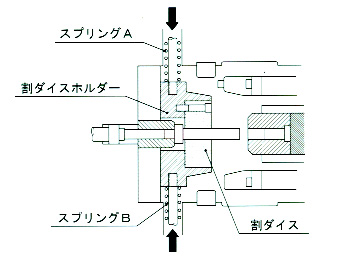

チャッキングしたワークを横送り装置にてワークサポーターにセットします。	割ダイスホルダーにセットした割ダイスをスプリングA、Bにて閉めます。

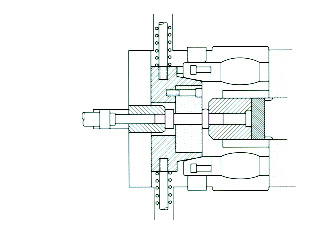

割ダイスをウェッジA、Bにて閉めます。	圧造します。 (下死点)

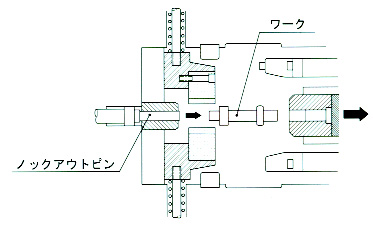

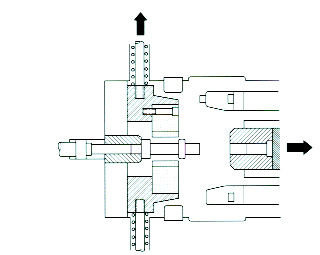

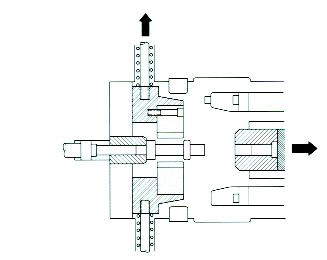

ウェッジA、Bが割ダイスホルダーにより完全に抜けた状態にて割ダイスが開きます。	ノックアウト装置にてワークを排出します。

形式	G4	G4L	G5	G5L	G5LL
加圧力	40ton	40ton	60ton	60ton	60ton
生産数	40本/分	35本/分	40本/分	35本/分	35本/分
クランクストローク	150mm	180mm	150mm	180mm	240mm
ノックアウトストローク	24mm	35mm	40mm	60mm	60mm
横送りストローク	40mm	60mm	60mm	60mm	60mm
圧造軸径(ツバ打ち)	Ф12	Ф12	Ф14	Ф14	Ф14
最大頭部全長	20mm	30mm	35mm	55mm	55mm
主電動機(ブレーキ付)	5.5kw	5.5kw	7.5kw	7.5kw	7.5kw
クラッチ形状	エアークラッチ	エアークラッチ	エアークラッチ	エアークラッチ	エアークラッチ
クラッチ形状	エアークラッチ	エアークラッチ	エアークラッチ	エアークラッチ	エアークラッチ
素材供給装置	スライドコンベアー・パーツフィーダー・スクイ式ホッパー
給油方式	強制循環給油(オイルポンプ・200W・リリーフ付)
機械本体重量	4000kg	5000kg	6000kg	6500kg	7000kg
操作盤	自立式操作盤(制御盤兼用)

・本機は、ダイスホルダーにセットされた2分割の割ダイスにて圧造前のワークをホールドし、ウェッジ(クサビ形)にてダイスホルダー(割ダイス)を締め付け圧造するものです。
・圧造時に割ダイスが開くのを防止する為に、ウェッジにウレタンゴムが取り付けてあります。圧造開始より圧造終了まで、圧造力は段階的に大きくなりますから、ウレタンゴムも下死点に近づくほど、発生力が大きくなる構造となっております。
・本機は製品の２次加工機ですから、ワークの首下長さが同一でも、圧造位置により選定機種が異なります。ワークの全長、径、圧造位置、及び圧造力により機種を選定してください。
